一，产品特点：
|
l 超轻, 超薄设计；外观精美, 设计时尚。铝合金外框，塑胶堵头。有黑色和银色框。 l 节省能源, 可工作在车载低电压 (DC 9-36V), 及正常电网(AC110 -220V, 50/60HZ)。 l 生动的显示效果. 所见即所得, 文字动画功能强大, LOGO图标快速建立。 l 专业级的条屏控制软件, 出厂时参数固化, 安全可靠。 l 适用面广, 可用于常规使用/ 屏群使用/ 工业应用/ 工程应用/ 信息与广告系统/ 嵌入式应用。 l 外围接口丰富, 适用客户丰富的想象力, 方便用户二次开发。 |
二，技术参数
|
分辨率 |
128(宽)X16(高） |
显示面积 |
975.36mm(W)*121.92mm(H) |
|
LED |
5050全彩贴片灯 |
整屏尺寸 |
1200mm（W）*138mm（H）*36mm（T） |
|
象素间距 |
7.62 |
重量 |
净重2.4KG/个 |
|
亮度 |
2500CD/㎡ |
安装方式 |
吊装，墙装 |
|
驱动方式 |
恒流驱动，1/8扫描 |
防护等级 |
半户外，不防水 |
|
刷新频率 |
≥75HZ |
环境要求 |
温度-20℃～+50℃；湿度：15%～90%RH |
|
亮度调节 |
天光亮度 |
屏体寿命 |
≥50000小时 |
|
视角 |
120° |
控制器系统 |
EasyEditor |
|
最佳观看距离 |
1～25m |
支持文件格式 |
支持文字，图片，动画等，电脑播放软件发送节目到控制卡播放，也可以通过USB和WIFI或遥控播放节目。 |
|
供电要求 |
输入电压AC90-260V |
||
|
平均功耗 |
平均功耗30W |
||
|
峰值功耗 |
最大功耗120W |
三、标准配置：
LED条屏、电源适配器、RS232通讯线、挂件、遥控器（可选件），CD光盘（含安装软件和详细说明书），简易说明书。
FS16系列全彩条屏快速使用指南
一、功能特点：
l 【所见即所得】文本编辑简单,使用所见即所得技术,实现图文混排。
l 【丰富的显示】丰富的全彩文字效果.可显闪动,变形,套色,彩虹,镶边,背景,动画等效果,“红绿蓝黄紫青白”。
l 【多窗口功能】支持多窗口显示. V2.0多达8个独立窗口分区,窗口大小与位置任意。
l 【数十种动作】几十种页面特效动作，有特别动作如雪，风车，激光，汽球升爆等特技。
l 【时间功能组】内置时钟，倒计时，闹钟功能, 有8级亮度调节.红外遥控支持,点播节目。
l 【丰富的图片】可以通过色彩调整,容易输入图片LOGO与动画。
l 【多国语言支持】 RTF文本插入,支持世界语言, 支持Windows字体, 同信息中允许输入多种语言文字。
l 【霓虹彩色边框】数十种边框图案样式(或扩展）,支持边框四边开启与关闭。
l 【屏群I D管理】站点管理SiteMan软件,可以通过扩展GPRS,TCPIP模组，实现无限屏群管理。
l 【历史节目管理】寻找历史节目不再困难丰富, File功能,变量功能,表格功能,丰富的项目应用预案。
l 【远程固件升级】功能,升级屏上单片机软件不用打开显示屏外壳。
l 【节目播放功能】可根据配置节目播放模式，支持节目点播，轮播、定时播放。
l 【二次开发功能】强大的二次开发功能, 支持String File, 节目切换, 别名等功能。
二、使用说明：

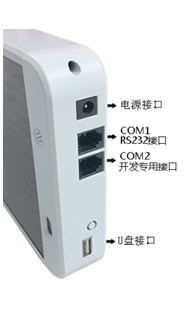

在LED显示屏的侧面有各个接口和按健，通过数据线把屏和电脑连接起来，并从电脑下载节目到显示屏上。
1．接上电源：把电源适配器一端接上插座，另一端接到电源接口处，至此显示屏通电。
2. 通讯节目：本屏主要通过RS232通讯或者USB通讯。把数据线一端的RS232口接 到电脑，另一端RJ11头接到显示屏上的COM1口，即可进行通讯。或者也可在电脑上 把节目编辑好存到U盘，通过：“U盘接口”把节目下载到显示屏上。
3.COM2客户自定义使用（二次开发范畴）
4, 蜂鸣器（遥控输入节目时的提示音）
5，红外遥控头：通过遥控器来输入和控制节目。
6，天光亮度调节：可通过感应自然光线的强弱来自动调节显示屏的亮度，
让眼晴看屏更加舒适。
注意：Com1为通用的常规应用通讯口，直接和电脑连接进行232或者485通讯。
COM2为特殊应用通讯口，给二次开发自定义使用。不能和电脑直接连接进行通讯使用。
三，EasyEditor软件的使用说明：
1，安装软件：进入网站或打开光盘，进行软件安装，安装分两部分，软件安装（install Easy editor）和驱动安装（install USB driver）。安装完成后，电脑桌面会自动生成easy editor图标：
2，双击图标，出现编辑节目界面，可依据提示进行编辑，详细操作请看CD里的软件详细操作说明书。==================== 谢谢您使用本司产品==================
